功率分析仪PW3390
|

功率分析仪PW3390

●： 测量马达、变频器的功率转换效率
●： 实现高级别的功率基本精度±0.04%rdg.±0.05%f.s.
●： 200kHz的测量频带，高频也很稳定的振幅和相位精度
●： 实现机身小型/轻巧化，满足现场和研究室的高精度测量
●： 50ms高精度高速运算过渡状态的功率，同时并行运算谐波分析、瞬态波形、干扰分析和效率损耗等其他所有项目
●： 多个系统的同时测量中可最多采集8台同步的数据
●： 使用钳形电流传感器进行简单的功率测量
●： 新燃油效率标准WLTP的电流、功率平衡测量
产品详情
规格参数
资料下载






功率分析仪：兼顾高精度和机动性的PW3390

功率分析仪PW3390的读取误差是±0.04％，满量程误差是±0.05％，实现了顶级的功率精度。200kHz的测量带宽和到高频的平稳的振幅·相位特性。和电流传感器的相位补偿功能一同使用，还能准确测量高频且低功率因数的功率。非常适用于功率转换效率的评估或EV/HEV变频器马达分析、谐波分析。






功率分析仪：丰富的电流传感器扩大测量现场的功率分析仪PW3390

重视精度的闭口型、重视便利性的高精度钳形，可进行最大AC6000A的测量的柔性钳形等符合各种测量场合的电流传感器。从变频器的次级测量到工频电源线的大电流测量，都能通过这个紧凑机身实现电压、电流、功率、谐波、波形、效率运算等多种功率分析。

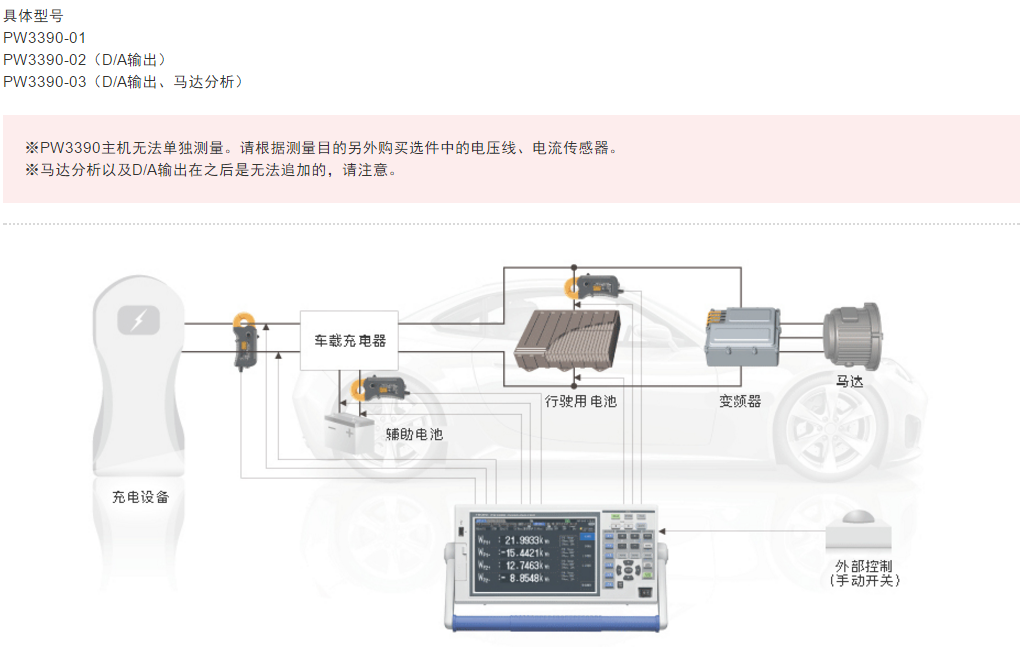

新燃油效率标准WLTP模式的性能评估试验

按照进行WLTP标准燃油效率测量时，要求准确测量系统中各处电池的充放电的电流累积和功率累积情况。高精度钳形电流传感器和功率分析仪PW3390卓越的DC精度，以及间隔50ms的电流累积和功率累积功能有效的进行车辆的燃油效率性能的评估。






适用于进行车辆测量的电流传感器

钳形设计的高精度传感器无需切断电线即可快速接线。使用温度范围-40℃～85℃。具备优良的温度特性，基本在车辆的引擎箱中也能实现高精度测量。











具备不同极性的电流、功率累积功能的功率分析仪PW3390

DC的累积测量是以每500kS/s的采样率分极性进行充电功率和放电功率的累积，并分别测量累积时的正方向电能、负方向电能、和正负方向电能之和。功率分析仪PW3390即便是电池快速反复进行充放电时，也能准确的测量充电量和放电量的情况。

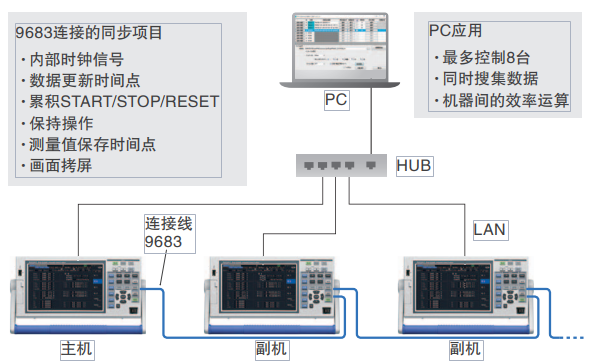

最多8台(32通道)同步测试数据

使用连接线9683连接多台PW3390，可以同步控制信号和时钟 信号。通过主机功率分析仪PW3390可控制副机测试时序。如果是一段时 间的测量可把同步测试的所有数据记录到CF卡或PC主机上。








Bluetooth® 无线技术传输数据


功率分析仪PW3390与数据采集仪(LR8410   Link对应品)通过Bluetooth®无 线技术连接*，功率分析仪PW3390测得的8个项目数据可进行无线传输。多通 道数据采集仪测量的电压，温度，温度等项目之外，功率分析仪PW3390的测 量值也能统一实施观测和记录。



基本参数（精度保证时间6个月，1年精度为6个月精度×1.25，调整后精度保证时间6个月）

测量线路单相2线, 单相3线, 三相3线, 三相4线, 电压4ch, 电流4ch, 通道之间绝缘
基本测量项目频率、电压有效值、电压平均值整流有效值换算值、电压交流成分、电压单纯平均值、电压基波成分、电压波峰+、电压波峰-、电压总谐波畸变率、电压纹波率、电压不平衡率、电流有效值、电流平均值整流有效值换算值、电流交流成分、电流单纯平均值、电流基波成分、电流波峰+、电流波峰-、电流总谐波畸变率、电流纹波率、电流不平衡率、有功功率、视在功率、无功功率、功率因数、电压相位角、电流相位角、功率相位角、正方向电流量、负方向电流量、正负方向电流量总和、正方向电能、负方向电能、正负方向电能和、效率、损耗
电流累积、有功功率累积


PW3390-03：马达扭矩、转数、马达功率、转差率
谐波测量测量通道数：4ch，同步频率范围：0.5 Hz〜5 kHz
分析次数：最大100次
干扰测量运算通道数：1ch（从CH1〜CH4中选择）
最大分析频率：200 k/ 50 k/ 20 k/ 10 k/ 5 k/ 2 kHz

马达分析
（PW3390-03）

输入通道数：3ch（CH A, CH B, CH Z）
测量项目：电压、扭矩、转数、频率、转差率、马达功率
测量量程电压: 15〜1500 V, 7档量程
电流: 0.1 A〜20 kA (根据所用传感器，量程结构会有变化)
功率 : 1.5000 W〜90.00 MW (根据电压量程/电流量程/测量线路组合来自动决定)
频率 : 0.5 Hz〜5 kHz

基波精度
（45Hz~66Hz）

电压 : ±0.04% rdg. ±0.05% f.s.
电流 : ±0.04% rdg. ±0.05% f.s. (另加电流传感器的精度)
功率 : ±0.04% rdg. ±0.05% f.s. (另加电流传感器的精度)
同步频率范围0.5 Hz〜5 kHz
频带DC, 0.5 Hz〜200 kHz
数据更新率50 ms (谐波测量/频率测量 : 45Hz以下时根据频率而定)
显示更新率200 ms (独立于内部数据更新率，波形、FFT根据画面而定)
自动保存功能按各个间隔保存至CF卡( 不能使用U 盘) : OFF, 50 ms〜60 min, 15档切换
接口USB (通讯/存储), LAN, CF卡, RS-232C, 同步控制, 外部控制
电源AC 100〜240 V, 50/60 Hz, 140 VA
体积及重量340 W × 170 H × 156 D mm, 4.6 kg
附件使用说明书×1, 测量指南×1, 电源线×1 , USB电缆 (0.9m) ×1, 输入线标签×2, D-sub用连接器 ×1 (PW3390-02, PW3390-03)
