电池阻抗测试仪 BT4560

●：	用于测量锂电池的高速电池测试仪
●：	低频AC-IR测量，测量时间短　使用1Hz以下的低频测量内阻的话不需要充放电
●：	也能精确测量低阻电池　改善S/N比，在3mΩ量程下测试电流为1.5A
●：	电路结构较难受到接触电阻和布线电阻的影响，实现稳定测量
●：	同时测量阻抗和电压
●：	可靠的Li-ion电池判断仅需10秒

产品详情

规格参数

资料下载

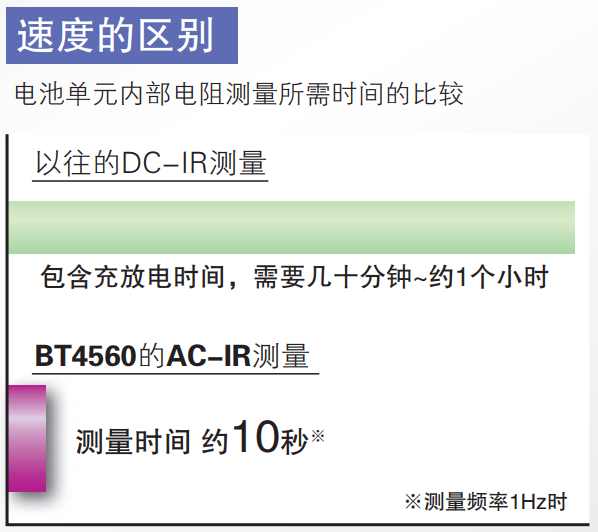

无需充放电

迄今为止，电池单元的内部电阻测量(DC-IR测量)都是按照预备充电后大电流流过，测量下降电压这样的流程进行的。

但是，预备充电通畅需要花几分钟到几十分钟不等的时间。

电池阻抗测试仪BT4560采用1Hz以下的低频来对内部阻抗进行测量(AC-IR测量)无需充放电，从而大幅缩短电池单元的测量时间。

电池阻抗测试仪BT4560的特点·功能

1台紧凑型设计

无需负载装置、无需组装系统，一台仪器就能轻松测量。

阻抗和电压同时测量

同时进行阻抗测量和高精度DC电压测量，缩短工时。

自校准功能

补偿电路内部的偏置电压和增益漂移等，提高电压测量精度。

电位梯度校正功能※

由于电池的特性和测量仪器的输入阻抗，测量信号发生漂移时，对直线的漂移进行补偿。

采样延迟功能※

设置从外加交流到开始采样的延迟时间，在响应稳定后开始测量。

外加交流时的防止充放电功能※

为了防止测量对象的充放电，对外加测量信号通过过零来结束的功能。

温度测量功能

低频测量的响应电阻对于温度是比较敏感的。使用选件中的温度传感器，测量电池周围的温度，通过数据管理和联动，有助于提高测量值的可靠性。

※阻抗测量时能使用的功能

最大输入电压	最大5V
测量项目	阻抗、电压、温度
阻抗测量	测量参数：R, X, Z, θ，测量频率：0.1 Hz～1050 Hz，测量量程：3.0000 mΩ, 10.0000 mΩ, 100.000 mΩ 测试电流：3 mΩ 量程：1.5 Arms, 10 mΩ量程：500 mArms, 100 mΩ量程：50 mArms
电压测量	测量量程：5.00000 V（单量程），测量时间：0.1s(Fast)～1.0 s (Slow)
温度测量	测量量程：10.0 ℃～60.0 ℃，测量时间：2.3s
基本精度	Z: ±0.4% rdg. ±(8 to 60) dgt. , V: ±0.0035% rdg. ±5 dgt. , 温度: ±0.5 ℃ (10.0 to 40.0 ℃时)
功能	比较、自我校准、采样延迟、平均值、接触检查、测试电流异常等
接口	RS-232C/USB (假设COM接口) ※不能同时使用 EXT. I/O (NPN/PNP可切换)
电源	AC 100～240 V, 50/60 Hz, 80 VA max
体积及重量	330W × 80H × 293D mm, 3.7 kg

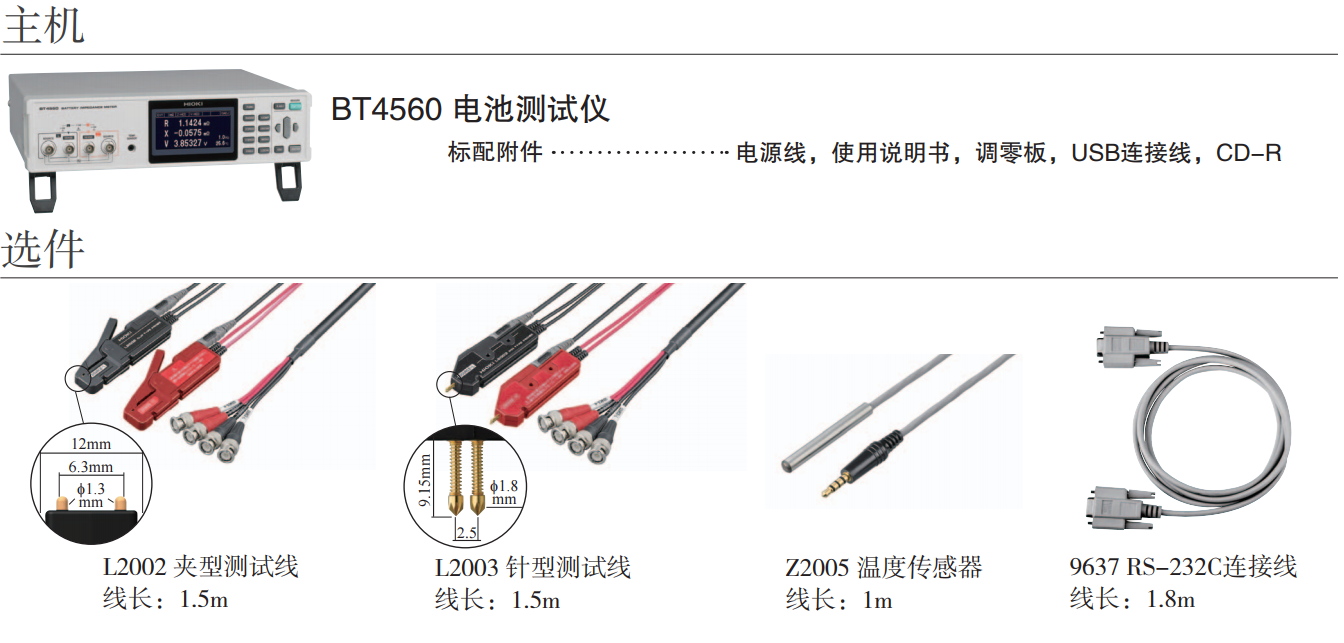

附件	电源线×1,使用说明书×1,调零板×1,USB连接线（A-B型）×1,CD-R（通讯说明书，PC应用软件，USB驱动）×1
