LCR测试仪IM3536
|

LCR测试仪IM3536

●： 测量频率DC，4 Hz〜8 MHz的LCR测试仪
●： 测量时间：最快1ms
●： 基本精度：±0.05% rdg
●： 1mΩ以上的精度保证范围，也可安心进行低阻测量
●： 可内部发生DC偏压测量
●： 从研发到生产线活跃在各种领域中
产品详情
规格参数
资料下载




◆    电解电容器的电容测量：LCR测试仪IM3536

根据JIS标准测试电解电容器，电解电容的电容值在不同测试频率下容值差异较大，因此需要根据实际回路的工作频率来确认电容值。
LCR测试仪IM3536宽测试频率范围DC,4Hz~8MHz，适用于以上产品特性评估。






◆　陶瓷电容器的电容测量：LCR测试仪IM3536

陶瓷电容器可分为，随电压变化的高介电常数型和温度补偿型。JIS标准针对两种陶瓷电容特性有不同的测试要求。使用LCR测试仪IM3536的频率范围DC,4Hz~8MHz，内置电压范围10mV~5V，非常适合用于以上两种不同要求的电容测试。






content_1.png宽广范围的测量条件下，非常适用于进行研发和评估实际使用条件的LCR测试仪IM3536

宽频率范围的LCR非常适用于研发和评估不同工作频率范围下压电元器件和线圈等的谐振频率。推荐用于评估压电元件和线圈的共振频率。若使用应用软件※则能够简单的对频率、电压和电流进行扫描和测量。
可变频率：DC, 4 Hz〜8 MHz
电压可变：10 mV〜5 V（V模式/CV模式）
电流可变：10 μA〜100 mA（CC模式）
※能够使用计算机设置扫频（或电压、电流），并将测量数据以CSV或Excel格式保存。应用软件请使用标配的CD进行安装，或从HP中下载。


content_client_upload_11_1458889862632.jpg连续测量功能：希望以1kHz检查电源电感的L-Q，还想检查直流电阻（Rdc）。这时，1台LCR测试仪IM3536就可以在2种测试要求下进行连续高速测试。









LCR测试仪IM3536在自动化产线中测试可靠：测试线补偿

线长补偿设置可设置为：0 m / 1 m / 2 m / 4 m。测试线延长时也能保证精度。

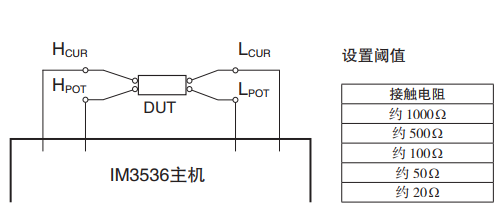

接触检查功能

4端子测量时检查样品间的接触不良情况


测量LPOT～LCUR间和HPOT～HCUR间

的接触电阻，设置的阈值以上时则 显示错误。


H CUR端子：电流发生端子

H POT端子：HI侧电压检测端子

L POT端子：LO侧电压检测端子

L CUR端子：电流检测端子


Hi Z筛选功能

检查2端子测量时的接触错误



测量结果相对于所设置的判

断标准较高时，输出错误。

使用2端子治具测量时，可检

测接触不良情况。

判断标准通过测量量程和

判断标准值(0～30000%

中任意设置)来计算。




判断标准值用触摸键

进行简单设置



选件

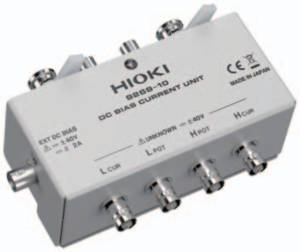

9637 RS-232C连接线9151-02 GP-IB连接线9268-10 DC偏置电压单元9269-10 DC偏置电流单元



线长1.8 m线长2 m

测量频率范围：40 Hz～8 MHz

最大施加电压：DC ±40 V

测量频率范围：40 Hz～2 MHz

最大施加电流：DC 2 A

*内部阻抗300H和被测物并列连接


用于引脚部件

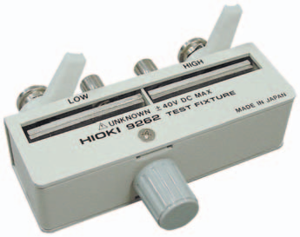

L2000 4端子探头9140-10 4端子探头9262 测试治具9261-10 测试治具



可使用频率：DC～8 MHz 可测量端子直径：0.3～5 mm 线长：1m可使用频率：DC～200kHz 可测量端子直径：0.3～5mm 线长：1m可使用频率：DC～8 MHz 可测量端子直径：0.3～2 mm 主机直连型可使用频率：DC～8 MHz 可测量端子直径：0.3～1.5mm 线长：1m



合作伙伴开发的测试软件：IM3500S LCR数据记录&分析软件


　　软件可由客户提供测试报告模板，测试结果自动依客户模板格式插入报告，直接生成客户最终格式的测试报，省去客户录入数据整理最终报告的繁琐过程。


　　软件提供CSV，EXCEL数据格式，EXCEL数据格式需客户电脑上预装有EXCEL软件，如需对接客户的数据库，也可依客户提供的数据库对接函数定制开发。


     IM3500S LCR数据记录&分析软件也支持条码读取功能，通过测试治具固定好被测电池之后，只需通过扫码枪找描被测器件的SN码， IM3500S LCR数据记录&分析软件自动控制日置LCR主机进行测试，测试完成后自动把数据存储在电脑上。


IM3500S LCR数据记录&分析软件介面如下：



IM3500S LCR数据记录&分析软件记录格式如下记录格式如下：


软件详情：https://www.smart-ele.com/h-pd-535.html#skeyword=3500&_pp=0_35



基本参数



测量模式LCR（单一条件下测量），连续测量（保存条件下连续测量）

测量参数

Z, Y, θ, X, G, B, Q, Rdc（直流电阻），Rs (ESR), Rp, Ls, Lp, Cs, Cp, D (tanδ), σ, ε
测量量程100 mΩ~100 MΩ, 10档量程（所有参数由Z规定）
显示范围Z: 0.00 m~9.99999 GΩ, Y: 0.000 n~9.99999 GS, θ: ± (0.000°~999.999°), Q: ± (0.00~9999.99), Rdc: ± (0.00 m~9.99999 GΩ), D: ± (0.00000~9.99999), Δ%: ± (0.000 %~999.999 %)等
基本精度Z: 0.05 % rdg. θ: 0.03°（代表值，精度保证范围：1mΩ~200MΩ）
测量频率4 Hz~8 MHz (10 mHz~100 Hz步进)
测量信号电平[V模式, CV模式]的[通常模式]
4 Hz~1.0000 MHz: 10 mV~5 V (最大50 mA)
1.0001 MHz~8 MHz: 10 mV~1 V (最大10 mA)
[V模式, CV模式]的[低Z高精度模式]
4 Hz~1.0000 MHz: 10 mV~1 V (最大100 mA)
[CC模式]的[通常模式]
4 Hz~1.0000 MHz: 10 μA~50 mA (最大5 V)
1.0001 MHz~8 MHz: 10 μA~10 mA (最大1 V)
[CC模式]的[低Z高精度模式]
4 Hz~1.0000 MHz: 10 μA~100 mA (最大1 V)
[直流电阻测量]: 1 V固定
DC偏压发生范围：DC电压0~2.50 V (低Z高精度模式时0 ~1 V)
输出阻抗通常模式：100 Ω, 低Z高精度模式: 10 Ω
显示彩色TFT5.7英寸，触摸屏
功能比较器、BIN测量（2个项目10种分类），触发功能、开路·短路补偿、接触检查、面板保存·读取功能、存储功能
接口EXT I/O (处理器), /USB/U盘/LAN/GP-IB/RS-232C, BCD输出
电源AC 100~240 V, 50/60 Hz, 50 VA max
体积及重量330W × 119H × 230D mm, 4.2 kg
附件电源线×1,使用说明书×1,CD-R（通讯说明书，LCR应用光盘）×1
